WF1504系列1.5mm间距线对板华体会线上平台(集团)官方网站：内锁防振，紧凑小巧
2026-04-16 10:38

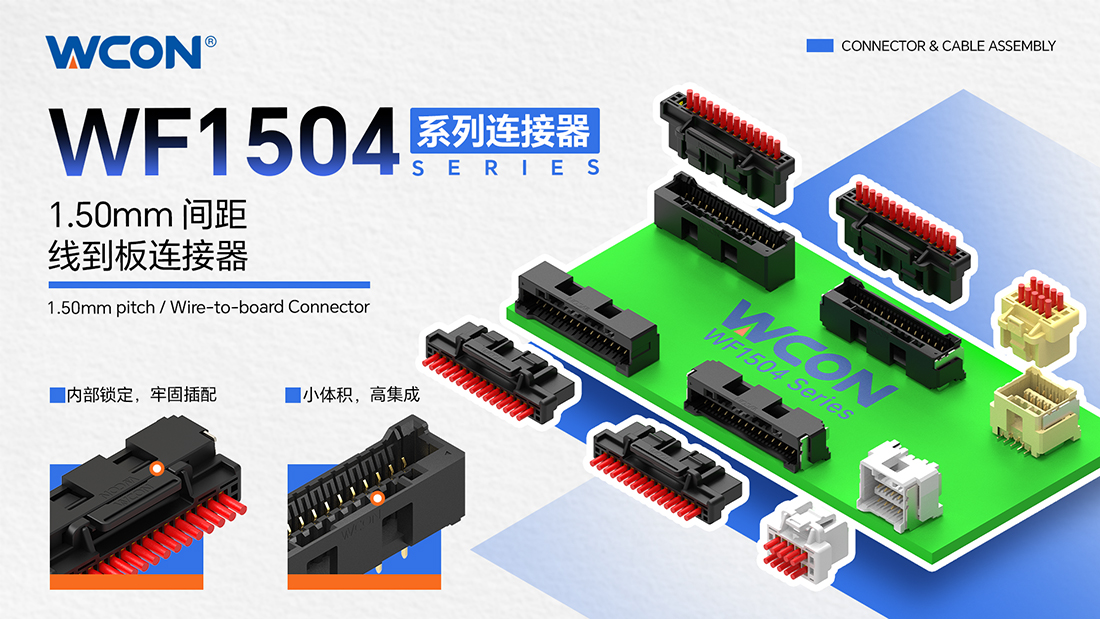

在工业设备与新能源汽车向高密度集成与复杂化方向发展的背景下，对华体会线上平台(集团)官方网站在有限空间内实现高可靠、低插拔力及抗振锁定的需求日益突出。维峰电子WF1504系列是一款间距1.50mm的线对板华体会线上平台(集团)官方网站，提供单排与双排、贴装与通孔多种规格，支持垂直与直角安装方式，灵活适配不同对插角度。
其采用内部锁定结构，配合咔嗒声确认锁紧状态，有效防止振动或冲击导致松脱；DIP板端独特的K脚端子与两点接触设计可降低接触电阻、防止端子弯曲，确保高接触可靠性；SMT板端则通过增强型金属焊片提升PCB保持力。该系列适用于空间紧凑、高机械要求的场景，在降低装配复杂性的同时实现卓越的插拔精度与耐用性。
| 产品特点 | 性能规格 |
| - 内置锁扣设计，增强保持力； | - 额定电流：5.0A |
| - 双触点端子，提高稳定性； | - 额定电压：100V AC |
| - 水平与垂直连接，灵活配接； | - 绝缘电阻：1000MΩ Min |
| - 板端固定片设计，抗振动。 | - 耐电压: 1000V AC/Min |
| - 工作温度：-40° C~+125° C | |
| - 适用线径：24~30 AWG |
| 标准 | 应用 |
| - SAE/USCAR-2 | - 电驱控制系统、车灯控制系统； |
| - 工业自动化 |

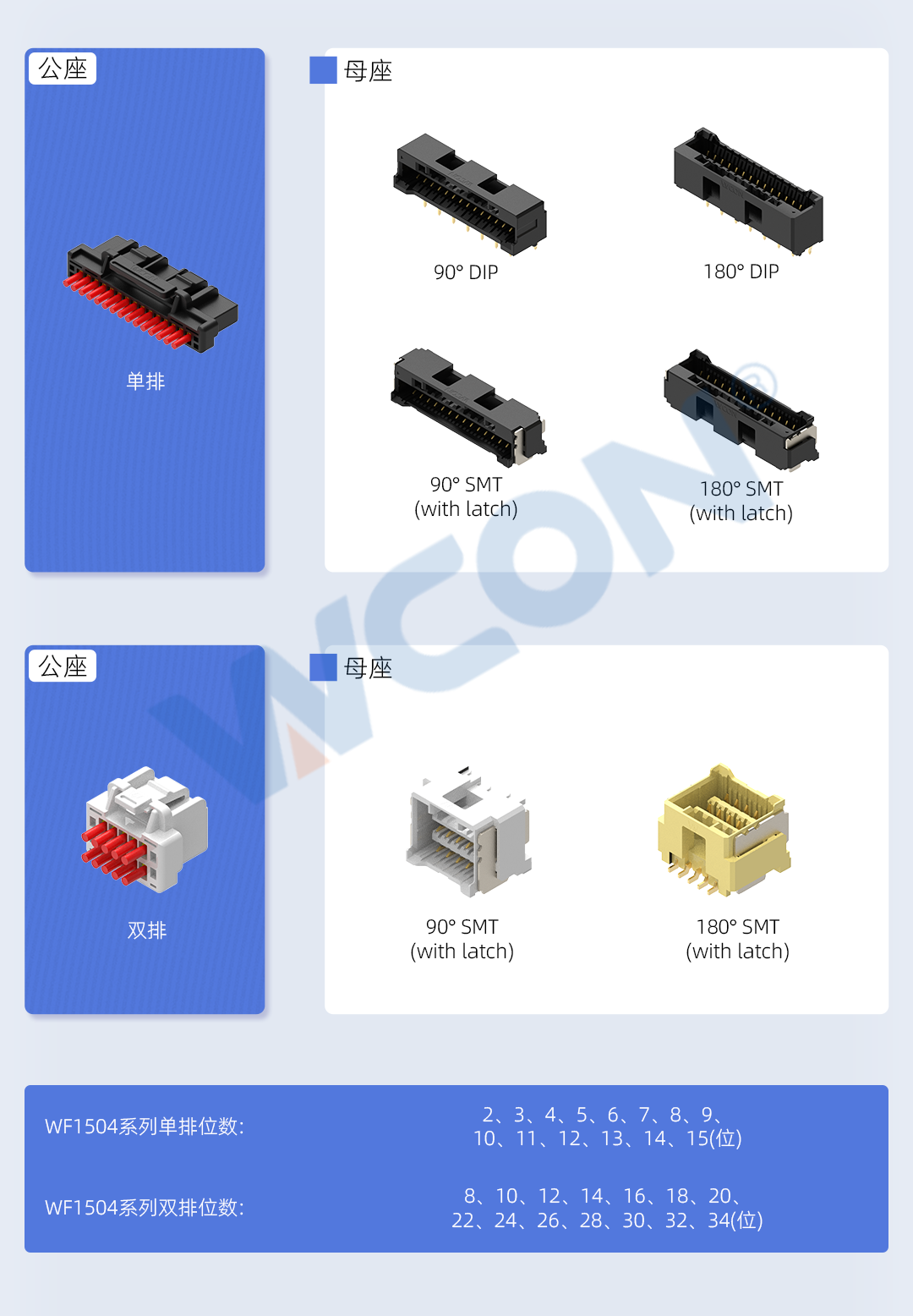

选型一览表
